单立柱广告塔牌面桁架结构优化与轻量化设计

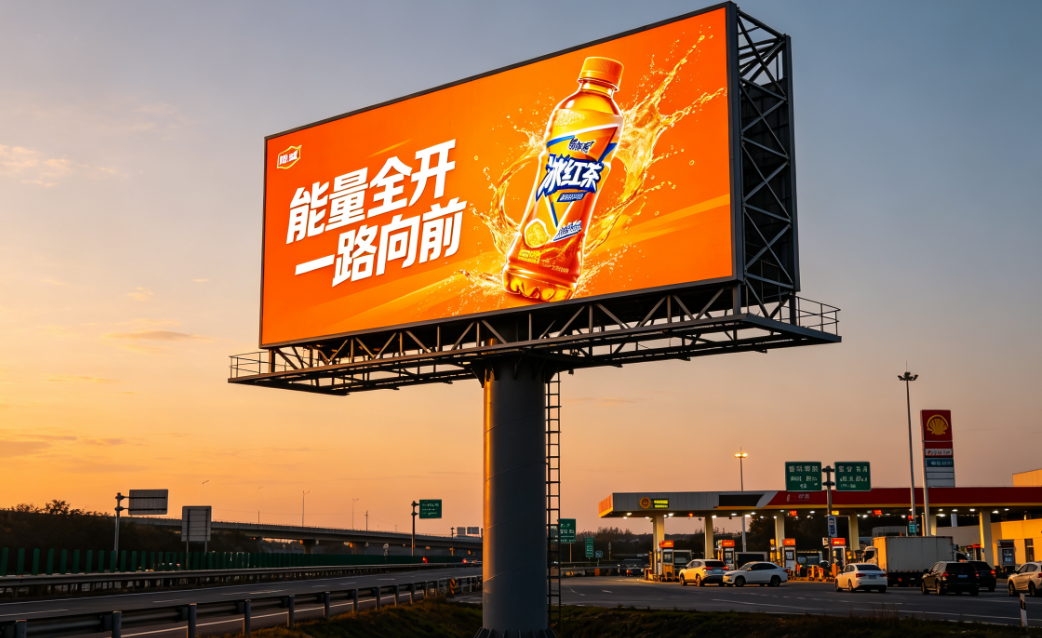

单立柱广告塔的牌面是承受风荷载的主要构件，其结构重量直接影响立柱和基础的设计荷载。牌面越重，立柱承受的弯矩越大，基础规模和工程造价也随之增加。在保证牌面结构强度和刚度满足规范要求的前提下，通过桁架结构优化和轻量化设计降低牌面自重，不仅能减少材料用量、降低制造成本，还能减小立柱和基础的承载负担，实现整体结构的降本增效。本文将从牌面结构选型、桁架布置优化、杆件截面优选、节点设计、轻量化材料应用和优化验证六个方面，系统介绍单立柱广告塔牌面桁架结构优化与轻量化设计的技术方法。

一、牌面结构选型与受力特点

广告塔牌面结构形式直接影响其自重和承载效率，常见的形式包括：

• 桁架式牌面：由上下弦杆和腹杆组成的平面或空间桁架结构。桁架结构杆件主要承受轴向力，材料利用效率高，是大型牌面（18米×6米及以上）的首选形式。
• 实腹梁式牌面：采用H型钢或焊接工字钢作为主梁，结构简单但自重较大，适合中小型牌面。
• 组合式牌面：主框架采用桁架，次梁采用薄壁型钢，面板采用彩钢板或铝板，兼顾刚度和轻量化。

牌面的主要荷载为垂直于板面的风荷载，风荷载以面荷载形式作用于牌面面板，通过次梁传递到主桁架，再由桁架传至立柱顶部。牌面结构的受力特点是：弦杆承受整体弯矩引起的拉压轴力，腹杆承受剪力引起的拉压轴力，面板承受局部风压弯曲。理解这一传力路径是进行结构优化的前提。

二、桁架布置优化

桁架的几何布置是轻量化设计的核心，合理的布置可以在满足刚度要求的前提下显著降低材料用量：

• 桁架高度优化：桁架高度是影响刚度和用钢量的关键参数。增加桁架高度可提高抗弯刚度、减小弦杆内力，但会增加腹杆长度和风挡面积。经济高度一般取跨度的1/8至1/12，需综合优化。
• 腹杆布置形式：常见的腹杆形式有V形、N形、K形和交叉形等。V形腹杆（Warren桁架）杆件数量少、节点少，适合大跨度牌面；N形和K形腹杆便于控制节间剪力，适用于有集中荷载的部位。
• 节间长度优化：节间长度影响腹杆倾角和内力分布。节间过长则腹杆倾角小、内力大；过短则节点和杆件数量增多。合理节间长度使腹杆倾角在35至55度之间时传力效率最优。
• 变截面布置：根据弯矩分布，在弯矩最大区域（跨中附近）加大桁架高度或弦杆截面，在弯矩较小区域（端部）减小截面，实现材料沿长度方向的优化分配。
• 空间桁架方案：对超大牌面可采用空间桁架（如四角锥网架），利用三维空间传力提高整体刚度，但结构复杂度增加，适用于特殊工程。

三、杆件截面优选

在桁架布置确定后，杆件截面的选择直接决定材料用量和结构性能：

• 弦杆截面：大型桁架弦杆宜采用H型钢或焊接T形截面，翼缘宽大有利于节点连接和稳定性；中小型桁架可采用双角钢组合截面。
• 腹杆截面：腹杆优先选用单角钢或双角钢，连接简单。对长细比较大的受压腹杆，采用回转半径大的截面形式（如钢管）以提高稳定承载力。
• 截面尺寸分档：通过结构计算软件对每根杆件进行强度和稳定性验算，根据内力大小选择最接近且满足要求的截面规格，避免"一刀切"的统一大截面造成材料浪费。
• 长细比控制：受压杆件的长细比直接影响稳定系数，规范一般限制容许长细比。在桁架布置和截面选择时同步控制长细比，避免因稳定不足而被迫加大截面。
• 局部加强：对集中力作用点、支座附近等受力复杂区域，通过增加节点板厚度、设置加劲肋等局部加强措施，避免整根杆件加大截面。

四、节点设计优化

桁架节点是传力的关键部位，节点设计不仅影响结构安全，也影响用钢量：

• 节点形式选择：焊接节点刚性好、用钢量省，但施工要求高；螺栓节点便于安装拆卸，但节点板和连接件增加材料用量。广告塔牌面优先采用工厂焊接节点，现场螺栓连接。
• 节点板优化：根据交汇杆件内力方向，优化节点板形状和尺寸，使力线传递顺畅、板件截面充分利用。避免不必要的加大节点板。
• 相贯节点：钢管桁架可采用相贯（管管相交）焊接节点，省去节点板，外观简洁且用钢量低，但要求管件切割精度高、焊接坡口加工规范。
• 节点偏心控制：尽量使交汇杆件形心线交于一点，避免节点偏心产生附加弯矩。确需偏心时，应在计算中计入偏心弯矩的影响。
• 节点疲劳：对承受风振反复荷载的牌面桁架，节点设计应考虑疲劳影响，避免应力集中，关键节点采用疲劳等级较高的构造细节。

五、轻量化材料与新型构造应用

除了传统钢结构优化，新材料和新型构造的应用为牌面轻量化开辟了新途径：

• 高强钢应用：采用Q390或Q420高强度结构钢替代Q235/Q355，在同等承载力下可减小杆件截面和壁厚，但需注意板件局部稳定和焊接工艺的相应调整。
• 铝合金桁架：铝合金材料密度仅为钢的1/3，抗腐蚀性能优异，适合沿海或高腐蚀环境。铝合金牌面桁架自重大幅降低，但材料成本较高、焊接工艺要求严格。
• 复合材料面板：采用FRP（纤维增强复合材料）面板替代钢板，重量轻、耐腐蚀、可塑性好，但目前成本较高，适用于有特殊要求的项目。
• 薄壁冷弯型钢：牌面次梁和面板龙骨采用冷弯薄壁型钢（C形或Z形截面），截面效率高、自重轻，广泛用于牌面面板支撑系统。
• 蜂窝铝板面板：蜂窝铝板具有重量轻、刚度大、平整度好的优点，适合高品质广告牌面，但造价较高。

六、优化验证与效果评估

结构优化方案必须经过严格的计算验证和效果评估：

• 有限元分析：利用有限元软件建立桁架结构模型，进行强度、刚度、稳定性全面验算，确认优化后的结构满足设计荷载下的各项安全指标。
• 风振响应分析：广告塔牌面为风敏结构，应进行风振动力分析，验算脉动风荷载下的位移响应和疲劳应力幅，确保轻量化后仍有足够的抗风振能力。
• 用钢量对比：量化优化前后的用钢量变化，一般通过桁架布置优化和截面精选，大型牌面用钢量可降低10%至20%，经济效益显著。
• 试验验证：对关键优化方案可进行缩尺模型试验或足尺构件试验，验证计算分析的准确性，为工程应用提供依据。
• 全寿命成本评估：轻量化设计不仅降低材料成本，还减小立柱和基础的设计荷载，降低运输和吊装费用。应进行全寿命周期成本评估，量化综合效益。

七、总结

单立柱广告塔牌面桁架的结构优化与轻量化设计是提升工程经济性和安全性的重要技术手段。通过桁架几何布置优化、杆件截面精细化选取、节点设计改进以及新型轻量化材料的应用，可以在满足结构安全的前提下有效降低牌面自重，进而减小立柱和基础的承载负担，实现整体结构的降本增效。建议广告塔设计和制造企业在工程项目中系统应用结构优化方法，借助有限元分析工具进行精细化设计，在保证安全可靠的基础上追求材料利用效率的最大化，以技术优势赢得市场竞争。
